社内性能評価試験

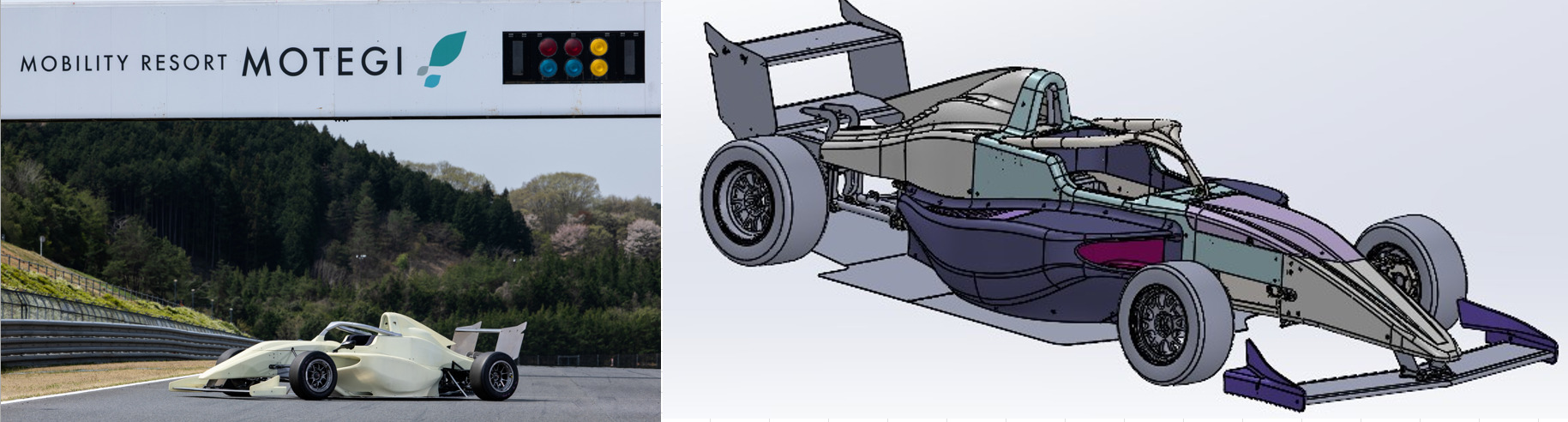

MOTEGI Entry Formula MEF 開発テスト





サバイバルセル強度試験

フロント衝撃試験動画

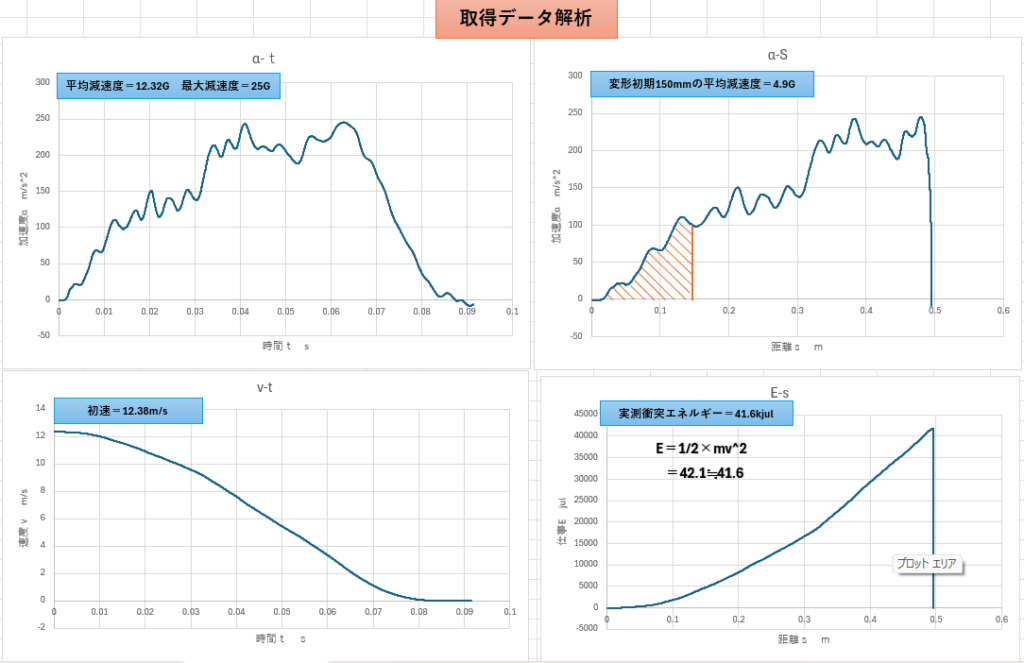

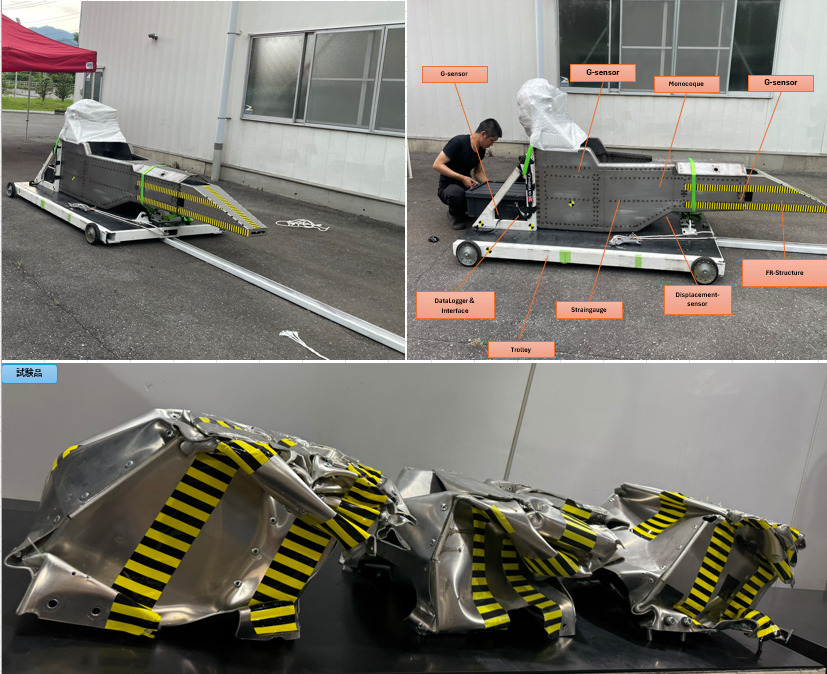

フロント衝撃試験

【参考】FIA-F4 GEN1 の減速度に関する要件

Front Inpact・・・初速：12m/s　エネルギー：40kjul　最大加速度：60G

a) 変形初期150ｍｍの平均減速度は5Ｇを超えないこと

b)トロリーの平均減速度は25Gを超えないこと

C)ダミー人形の胸部の最大減速度が3msを超えて60Gを超えないこと。

　　　　　⇩

上位カテゴリ FIAｰF4 GEN1規定を満足する緩衝性能を実現

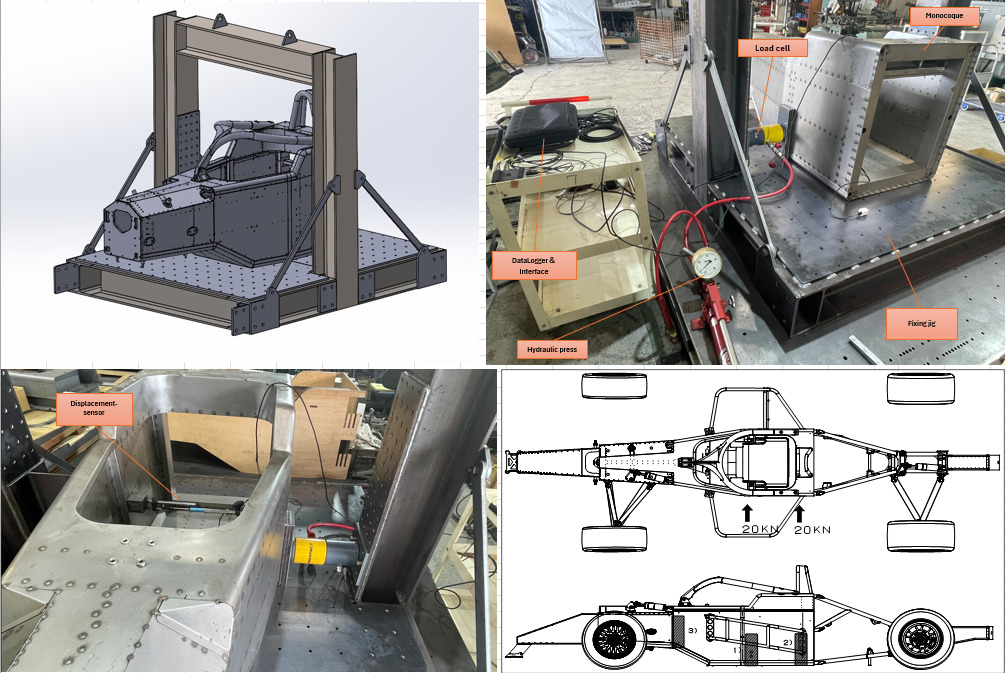

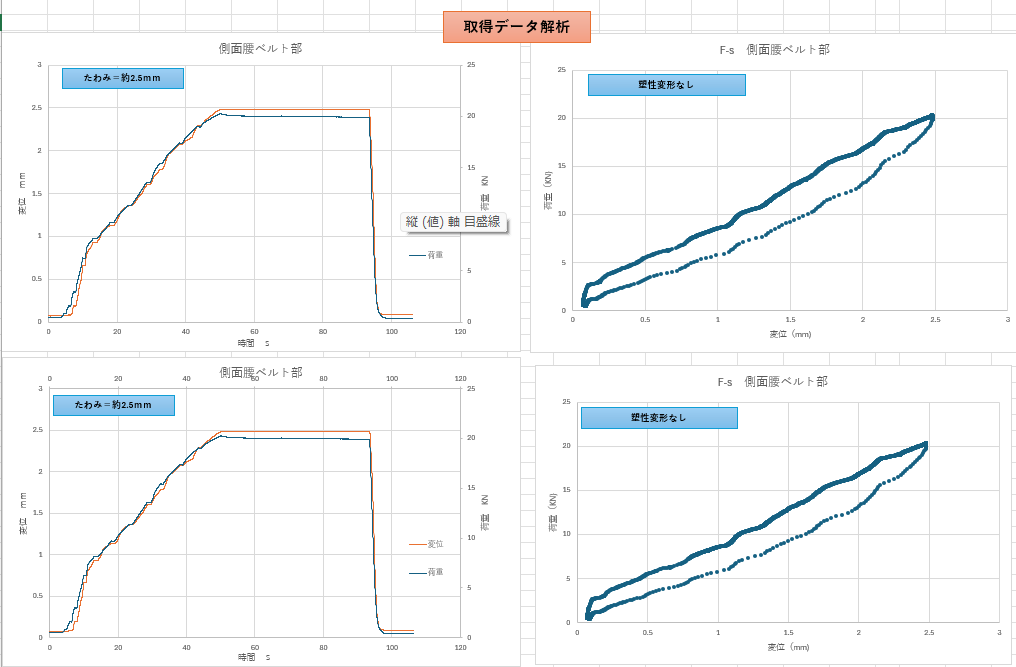

側面静的荷重試験

【参考】FIA-F4 GEN1 の減速度に関する要件

・パッドの領域の中心に、ボールジョイント接合部を介して、　20KNの一定の横水平荷重を3分以内に加え、最低30秒間維持する。

・この試験では、サバイバルセルの内側、外側に構造破壊があってはならず、荷重を1分間解放した後の塑性変形は1mm未満でなければならない。

・変形はパッド上部で内面全体にわたって測定され、テストでは生存セル内面全体のたわみが20mmを超えてはならない。

　　　　　　⇩

上位カテゴリ FIAｰF4 GEN1規定を満足する強度を実現





フロント衝撃試験.pdf

側面静的荷重試験.pdf



---

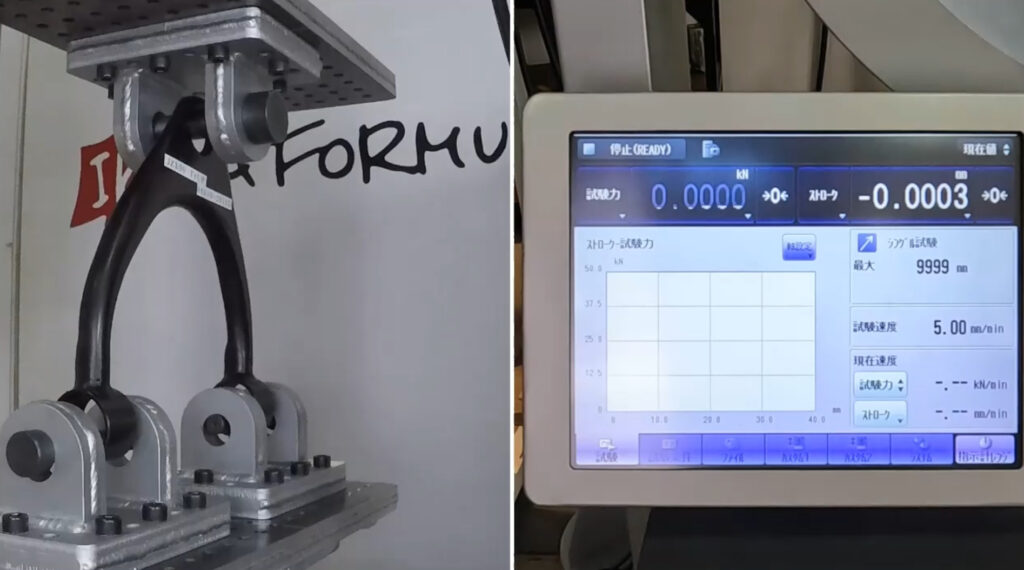

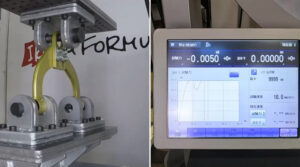

弊社で製作・販売している自動車用部品は、社内にてすべて性能試験を行っております。

特に自動車フットワークパーツにおいては、社内試験を行った後、公的機関での再試験を行い、公道走行に必要な書類の取得をしています。

純正部品と比較し強度が向上していたとしても、試験から得た結果を製品にフィードバックし、より安全・高性能な製品作りを行っています。

動画リンク　/site/wp-content/uploads/2023/01/New-Collage-5.mp4

　(純正部品)

動画リンク　/site/wp-content/uploads/2023/01/New-Collage-9.mp4

　(弊社製品)

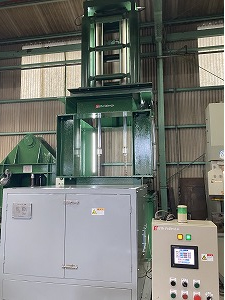

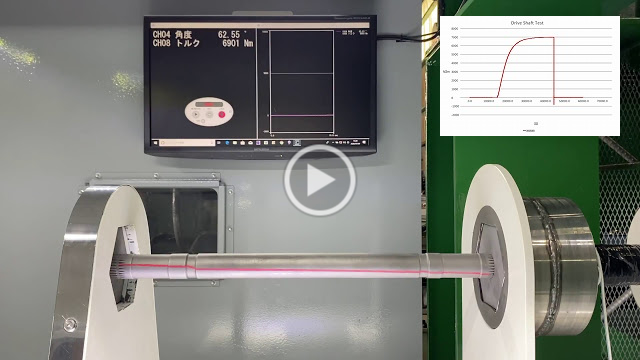

イケヤフォーミュラ 捻り試験機



Torsion Testing Instrument

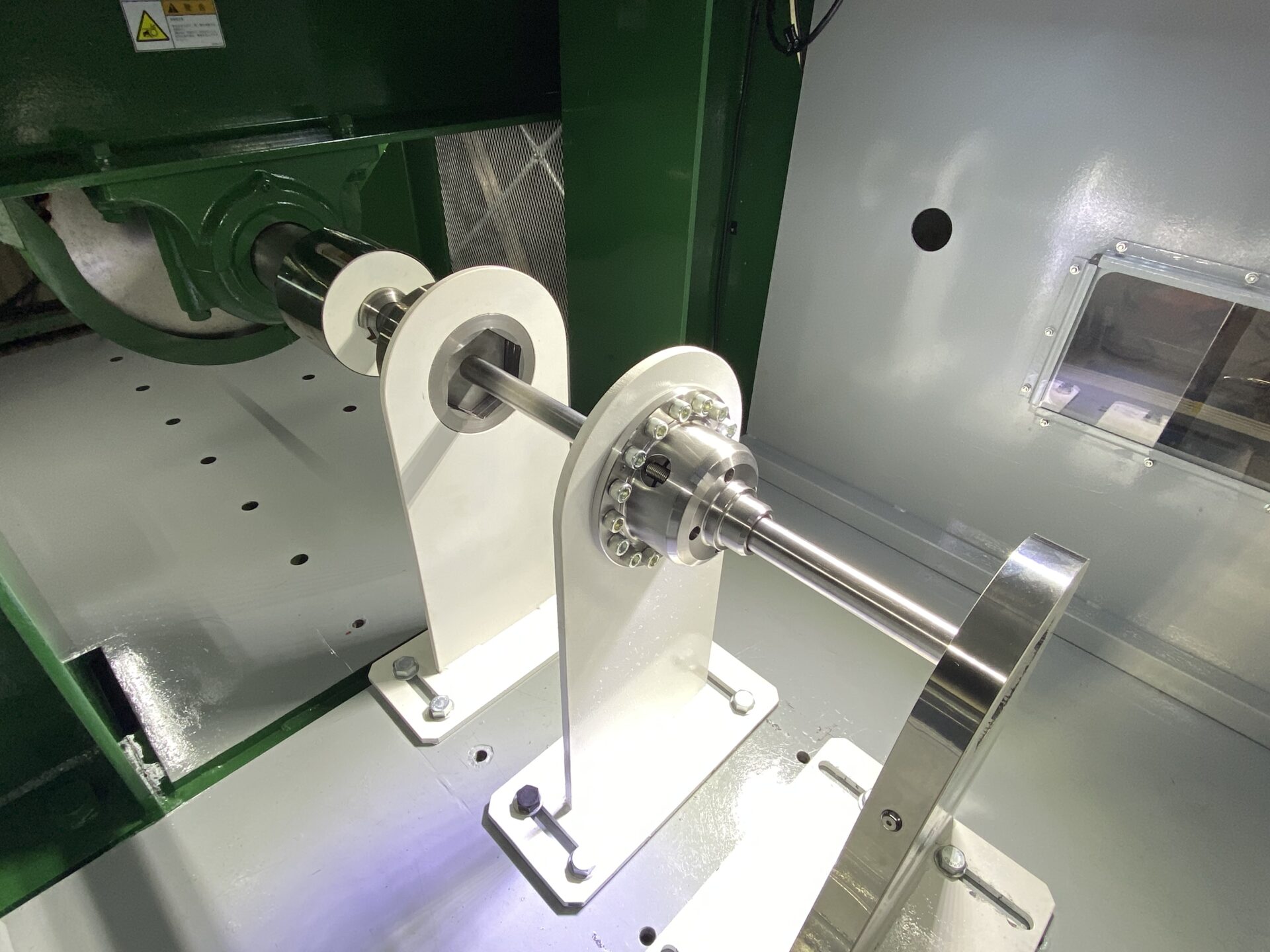

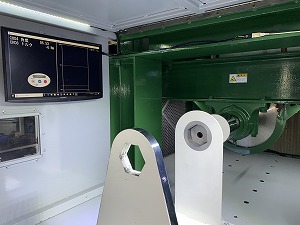

イケヤフォーミュラの捩り試験機は2本の油圧シリンダーを主とした360°の回転が可能な試験を提供しております。
容量トルクが50KN・ｍまでの能力を持ち、0°～360°の回転運動、往復回転運動での0°±180°正回転、逆回転の作動ができます。
高強度ねじり剛性を備え、あらゆる供試体の試験を可能とします。※各試験、測定承ります。



型式	IF-D-0017
容量	トルク　50kN・ｍ
回転角	2πRAD（360°）
角速度	3.5°/Ｓ
供試体	LSD/Shaft mission/Trans mission/Shaft axle etc



   .
